RD23 RD32 外圓磨床（通用型 R系列）
RD23 RD32 外圓磨床（通用型 R系列）
外圓磨床 通用型 R系列
實現高精度加工的通用型外圓磨床R系列
1、產品信息
-
RD23 RD32 砂輪滑座型 傾斜/直線 砂輪滑座型 傾斜/直線 振動 φ230 振動 φ320 中心間距離 350 中心間距離 500/1,000 最大磨削加工直徑 φ150 最大磨削加工直徑 φ300 最大磨削重量 80 最大磨削重量 150 2、特點：
加工穩定，可滿足多種加工需求
-

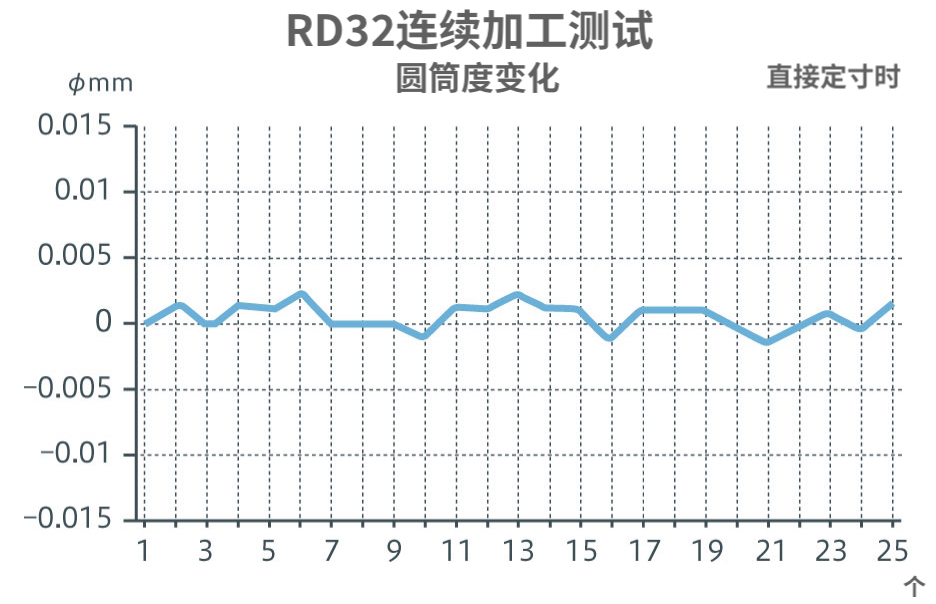

通過提高主軸、進給軸等的機械構造精度和剛性，以及進給 控制的最小指令單位φ0.1μm，實現高加工精度。重復加工精度穩定，即使在冷卻啟動時，1小時后的圓筒度變化也為φ3μm/50mm（RD23/RD32）。
3、規格：
規 格 項目 / 型號 RD23 RD32 加工能力 砂輪滑座型 傾斜/直線 傾斜/直線 振動 φ230 φ320 中心間距離 350 500 1,000 最大磨削加工直徑 φ150 φ300 最大磨削重量 80 150 砂輪 砂輪外徑 φ405(φ455) φ455(φ510) 內徑×寬度 φ127×50(75) φ152.4×75 (120) 周速（m/s） 45 (60) 45 (60) 砂輪架（X軸） 快速進給速度（m/min） φ20 φ20 磨削進給速度（mm/min） φ0.001～20,000 φ0.001～20,000 指令單位（µm） φ0.1 φ0.1 工作臺（Z軸） 快速進給速度（m/min） 20 20 橫移速度（mm/min） 0.001～20,000 0.001～20,000 指令單位（µm） 0.1 0.1 主軸箱 轉速（min-1） 8～800 10～500 轉換數 連續 連續 中心錐孔 MT No.4 MT No.4 尾架 行程 150（內常用行程35） 50（內常用行程50） 夾緊方式 彈簧 彈簧 前進后退方式 手動拉桿 手動拉桿 中心錐孔 MT No.4 MT No.4 錐孔微調行程 ±0.125 ±0.125 電機 砂輪電機（kW） 3.7 (5.5) 5.5 (7.5) 主軸電機（kW） 1.6 3 電源容量（kVA） 12[B] 17[H] 16[B] 26[H] 地面到工件中心高度 1,000 1,105 機床重量 3,000 4,500 5,000
-
