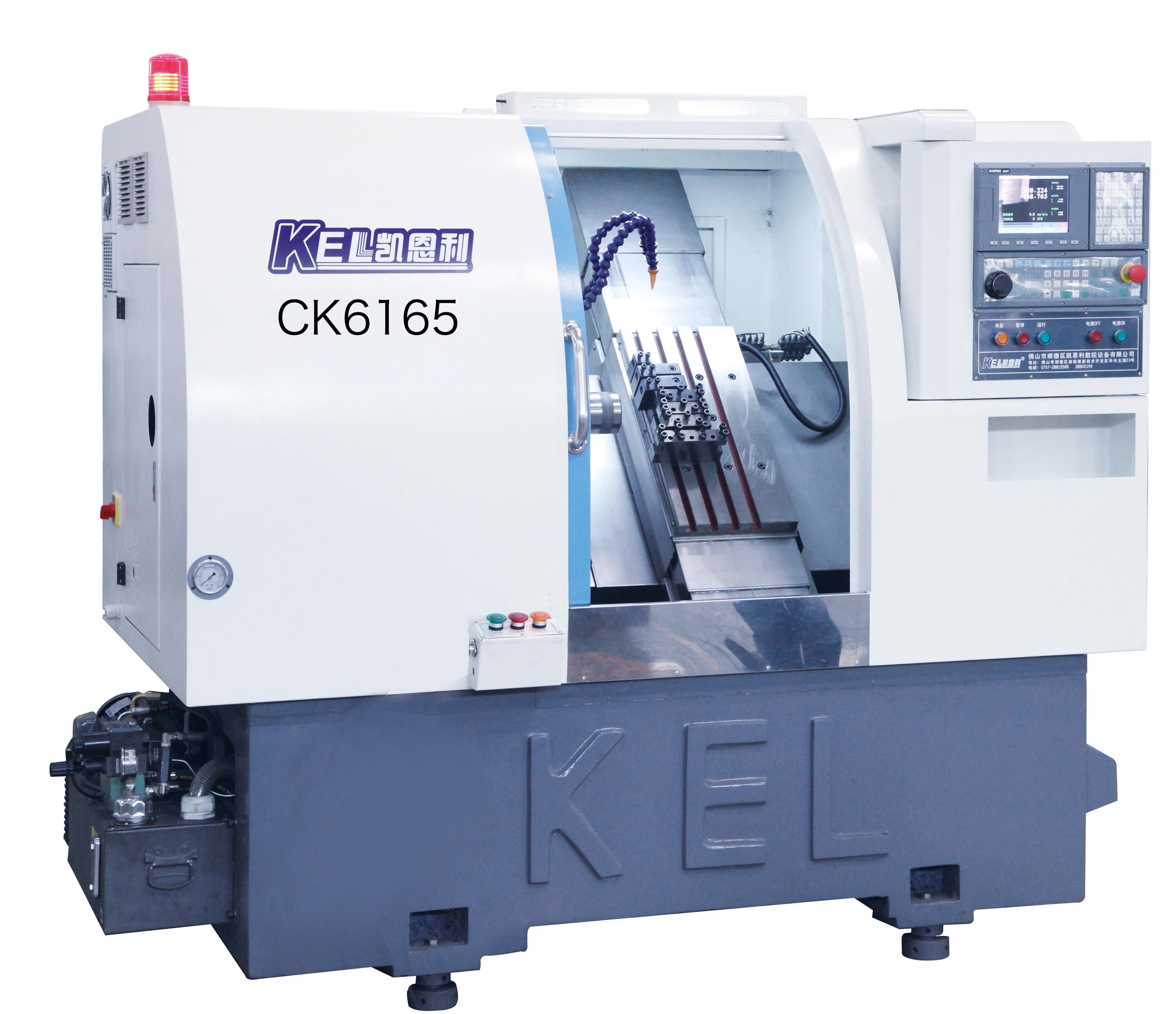

凱恩利數控車床的數學處理包括哪些內容

凱恩利數控車床的數學處理包括哪些內容

         一，零件圖的數學處理主若是計算零件加工軌跡的尺寸，即計算零件加工外貌的基點和節點的坐標，或刀具中心外貌的基點和節點的坐標，以便編制加工程序。

基點坐標的計算

通常   數控機床   唯有直線和圓弧插補性能。關于由直線和圓弧組成的平面外貌，編程時數值計算的重點使命是求各基點的坐標。

         1、基點的含義

組成零件外貌的差異幾何素線的交點或切點稱為基點?；c不妨直接作為其活動軌跡的出發點或盡頭。

         2、直接計算的內容

根據填寫加工程序單的要求，基點直接計算的內容有：每條活動軌跡的出發點和盡頭在選定坐標系中的坐標，圓弧活動軌跡的圓心坐標值。

           二， 基點直接計算的方式對照簡單，通?？筛鶕?jù)零件圖樣所給的已知條件用人工完畢。即憑據零件圖樣上給定的尺寸應用代數、三角、幾何或分析幾何的相關學問，直接計算出數值。在計算時，要關注小數點后的位數要留夠，以保證充足的精度。

          三，關于一些平面外貌對錯圓方程曲線Y=F(X)組成，如漸開線、阿基米德螺線等，只能用可以加工的直線和圓弧去迫近它們。這時數值計算的使命即是計算節點的坐標。

          1、節點的定義

當選用不具備非圓曲線插補性能的    數控機床   加工非圓曲線外貌的零件時，在加工程序的編制工作中，常用多個直線段或圓弧去近似替代非圓曲線，這稱為擬合處理。擬合線段的交點或切點稱為節點。

        2、節點坐標的計算

節點坐標的計算難度和工作量都較大，故常經過計算機完畢，必要時也可由人工計算，常用的有直線迫近法(等間距法、等步長法、和等偏差法)和圓弧迫近法。
